ระบบสายพานลำเลียงท่อทางไกลพอร์ต

จากการวิเคราะห์การออกแบบของระบบการจัดการถ่านหินและการถ่ายทอดสำหรับสถานีถ่ายโอนถ่านหินโดยตรงของโรงไฟฟ้าถ่านหินเอกสารนี้จะสำรวจลำดับความสำคัญทางเทคนิคและโอกาสการใช้งานของสายพานลำเลียงท่อในโครงการถ่ายทอดท่าเรือทางไกลโดยนำเสนอข้อมูลเชิงลึกสำหรับการออกแบบวิศวกรรมในอนาคต
หลังจากการดำเนินการทดลองหกเดือนสายพานลำเลียงได้ขนส่งถ่านหินเกือบ 2 ล้านตัน . การวัดประสิทธิภาพรวมถึงเสียงรบกวนต่ำมลพิษน้อยที่สุดไม่มีการบิดหรือเบี่ยงเบนเข็มขัดและการบำรุงรักษาที่ลดลง







ฟิลด์แอปพลิเคชัน

ระบบลำเลียงท่อทางไกลสำหรับพอร์ตและเทอร์มินัล .}
ไฮไลท์ของระบบ

การทำงานที่เป็นมิตรต่อสิ่งแวดล้อมมีเสถียรภาพการควบคุมอัตโนมัติ .
การเลือกอุปกรณ์

สายพานลำเลียงท่อ .
วัสดุที่จัดการ

แร่, ถ่านหิน, ผงแร่, ผงถ่านหิน, ปุ๋ย, ธัญพืชและวัสดุจำนวนมากที่คล้ายกัน .
ผู้ให้บริการระบบ

Juxin เป็นผู้ให้บริการการออกแบบและอุปกรณ์สำหรับระบบสายพานลำเลียงท่อส่งผ่านพอร์ต .}

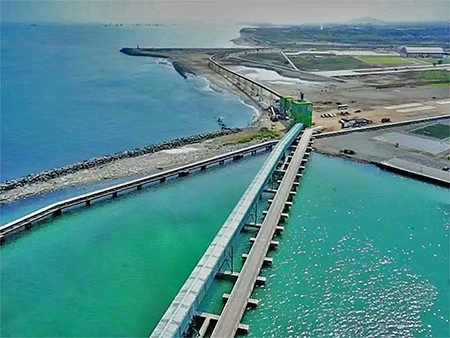

โรงไฟฟ้าถ่านหินตั้งอยู่บนฝั่งแม่น้ำเหนือของแม่น้ำในบริเวณล่างของแม่น้ำแยงซี . อาคารขนถ่ายถ่านหินของพืชตั้งอยู่ในช่องทางหลักของแม่น้ำแยงซี

หนึ่ง 50, 000 DWT นำเข้าถ่านหิน (รองรับ 70, 000 เรือ DWT) และหนึ่ง 4, 000 DWT การส่งออกถ่านหิน DWT พร้อมโรงงานเสริม .}}

ปริมาณงานประจำปี: 5 . 2 ล้านตันรวมถึง 500, 000 การขนส่งถ่านหินตัน

ขนาดแพลตฟอร์มเทอร์มินัล: 275 m × 28 m .

ความยาวรวมของถ่านหินลำเลียงแบบ trestle: 1,417 . 623 m

01

สายพานลำเลียงท่อ

หลังจากทศวรรษของการปรับแต่งทางเทคนิคและการประยุกต์ใช้งานจริงการออกแบบที่ได้มาตรฐานการติดตั้งและกระบวนการว่าจ้างได้รับการจัดตั้งขึ้นด้วยชุดผลิตภัณฑ์ที่ครบกำหนดและความเชี่ยวชาญด้านการผลิตในประเทศจีน . จากการประเมินผลการดำเนินงานในประเทศ ความเป็นไปได้ทางเทคนิคสำหรับโครงการนี้ .



02

สายพานลำเลียงท่อ

สายพานลำเลียงสายพานท่อที่พอร์ตนี้ได้รับการกำหนดค่าเพื่อความจุสูงสุด 3,600 ตันต่อชั่วโมงโดยมีพารามิเตอร์สำคัญดังนี้:

ความหนาแน่นของวัสดุ: 0.85 T/m³

ความยาวแนวนอน: 1,460.388 ม.

ยกความสูง: 23.93 ม.

เส้นผ่านศูนย์กลางของหลอด: 600 มม.

ความเร็วเข็มขัด: 5 m/s









ขั้นสูง เทคโนโลยี หลักการ
สายพานลำเลียงสายพานท่อในโครงการนี้มีเส้นผ่านศูนย์กลางท่อชั้นนำในประเทศ (600 มม.) และความสามารถในการลำเลียงขั้นสูงความเร็วเข็มขัดและพลังขับเคลื่อน . เทคโนโลยีการแปลงความถี่แรงดันไฟฟ้าสูง

มีเหตุผล ออกแบบ หลักการ
การเพิ่มประสิทธิภาพเค้าโครง: การกำหนดค่า "ตรง + โค้ง" ระหว่างเฟส I และเฟส II สายพานลำเลียงลดค่าใช้จ่ายทางวิศวกรรมโยธา . ระบบไดรฟ์ได้รับการจัดสรรอย่างมีเหตุผลสำหรับการใช้งานที่แบ่งเป็นระยะ .}

ส่วนหลอดปิด: เส้นผ่านศูนย์กลางท่อ 600 มม., ความกว้างเฟรม 1,200 มม. .}

ระยะห่างของสายพานลำเลียงคู่: 2,400 มม. center-to-center .

Total Trestle Width: 9,800 มม. (รวมถึง 5, 000 mm Lane Maintenance) .

ส่วนการเปลี่ยนแปลง: ความยาว 57,200 มม. (มากกว่าหรือเท่ากับเส้นผ่านศูนย์กลางของท่อ 50 ×) .

ส่วนหางแฉ: 3,040 มม. ความกว้างเฟรม, ระยะห่างกลาง 4,400 มม., ความยาว 26,990 มม. .

หัวคลี่คลายส่วนไอเอ็นจี: ความยาว 52,352 มม., ความกว้างทางเดินที่ล้อมรอบ 9,600 มม. (แยกทางลาดยานพาหนะ, การเข้าถึงการบำรุงรักษาเท่านั้น) .}

หลักการขยายความสามารถ
สนับสนุนการขยายตัวของระบบเฟสที่สามเพื่อให้เป็นไปตามข้อกำหนดการดำเนินงานของเฟสแรกและระยะที่สองของโรงไฟฟ้า . ความสามารถสูงสุดที่ได้รับถ่านหินที่ท่าเรือคือ 3, 000 ตันต่อชั่วโมง (3,600 ตันต่อชั่วโมงสำหรับระยะที่สาม) Stockyard) และ 1, 000 ตันต่อชั่วโมง (สำหรับบังเกอร์ถ่านหิน) . ในการออกแบบ:

รับกระโดดที่รับและตัวป้อนที่ใช้งานอยู่ที่หัวของสะพานวิธีการเพื่อให้ได้การเบี่ยงเบนที่แม่นยำ .

สำรองอินเทอร์เฟซสำหรับเฟส III . สถานีถ่ายโอน T11 จะสลับระหว่างระบบเฟส I/II และเฟส III โดยอัตโนมัติผ่านวาล์วสามทางไฟฟ้า .

หลักการที่คาดการณ์ล่วงหน้า

ส่วนประกอบของสายพานลำเลียง Quay Belt และ Trestle ได้รับการกำหนดค่าล่วงหน้าตามข้อกำหนดของเฟส II . การออกแบบสถานีถ่ายโอน T10 และ T11 สำรองพื้นที่สำหรับการเชื่อมต่อของเฟส II และเฟส III เพื่อให้แน่ใจว่าความสามารถในการปรับขนาดโดยรวมของโครงการ

ในฐานะที่เป็นส่วนประกอบที่สำคัญของระบบการจัดการถ่านหินสายพานลำเลียงท่อช่วยให้มั่นใจได้ว่าการส่งมอบเชื้อเพลิงที่เชื่อถือได้เป็นมิตรกับสิ่งแวดล้อมและประหยัดค่าใช้จ่าย .} โครงการนี้ประสบความสำเร็จในโครงการนี้โดยผู้มีส่วนได้ส่วนเสีย-ทำให้เกิดความเป็นไปได้สำหรับการใช้งานแม่น้ำทางไกล

ตามความต้องการที่แตกต่างกันของลูกค้า Hebei Juxin ให้บริการที่กำหนดเองสำหรับสายพานลำเลียงท่อทางไกลรวมถึงมาตรฐานพลังงานความกว้างของเข็มขัดความยาวของสายพานลำเลียงทั้งหมดและอื่น ๆ .
